Kumivaivauskonesovellukset kaapeliyhdisteiden käsittelyssä

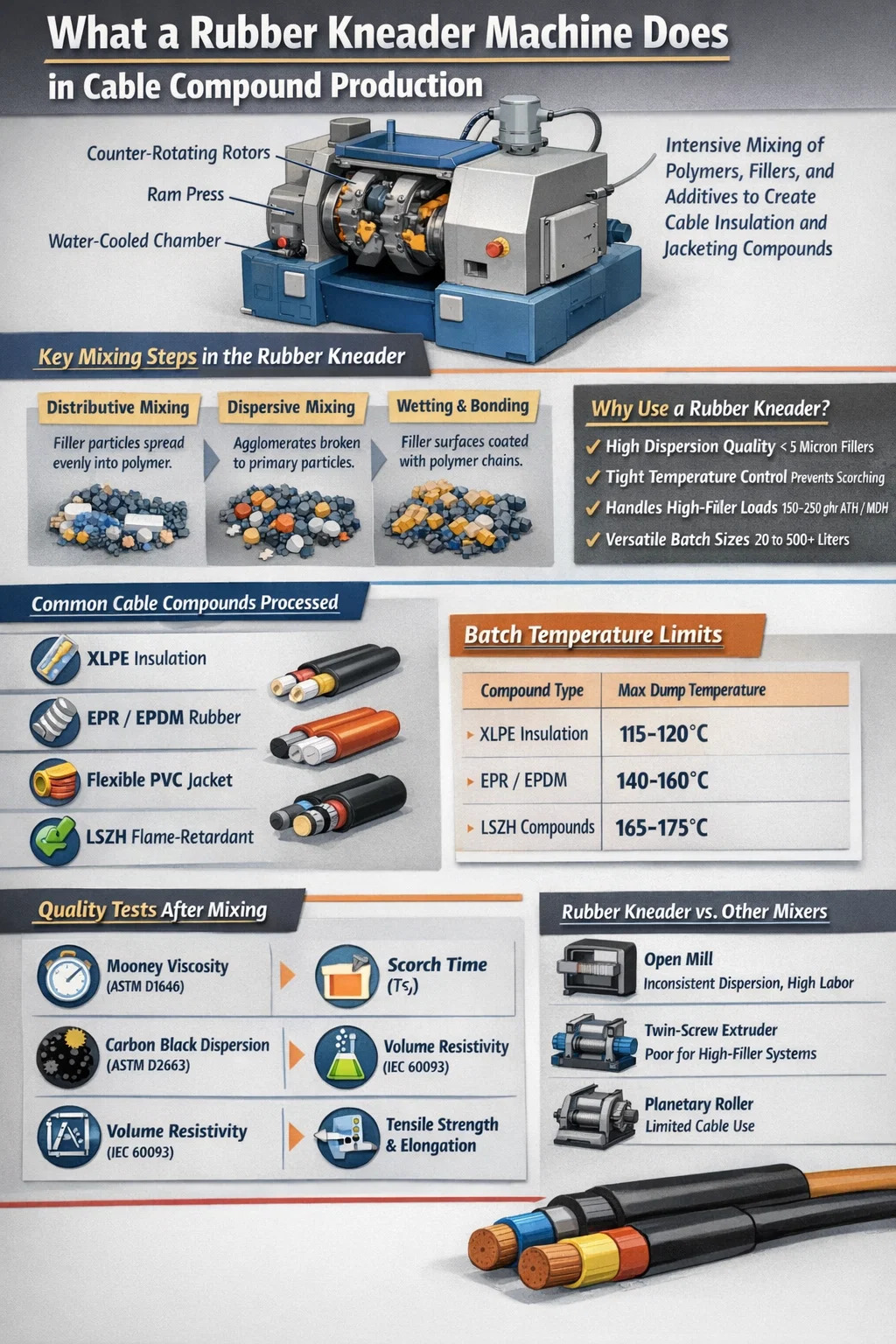

Mikä a Kumivaivauskone Kone todella toimii kaapeliyhdisteiden tuotannossa

Kumivaivauskone – jota kutsutaan myös sisäiseksi sekoittimeksi tai dispersiovaivaimeksi – on ydinsekoituslaitteisto, jota käytetään muuttamaan raakakumi- tai polymeeripohjamateriaalit valmiiksi ekstruusiovalmiiksi kaapeliseoksiksi. Kaapelien valmistuksessa seoksen on täytettävä tiukat sähkö-, mekaaniset ja lämpövaatimukset. Kumivaivauskoneella saavutetaan tämä käyttämällä voimakasta leikkausjännitystä, puristusta ja lämpöä elastomeerien, täyteaineiden, pehmittimien, antioksidanttien, palonestoaineiden ja vulkanointiaineiden sekoittamiseksi yhtenäiseksi, prosessoitavaksi massaksi.

Suora vastaus: kumivaivauskone on välttämätön kaapeliseosten käsittelyssä, koska mikään muu eräsekoitustekniikka ei tarjoa samaa dispersion laadun, lämmönhallinnan ja suorituskyvyn yhdistelmää korkeaviskositeettisissa elastomeerijärjestelmissä. Avomyllysekoitus ei voi vastata suljettua, valvottua sekoitusympäristöä. Kaksoisruuvin jatkuvatoimisista sekoittimista puuttuu joustavuus lyhytaikaiseen, monireseptiseen tuotantoon, joka on tyypillistä kaapeliseoslaitoksille.

Kaapelin eristys- ja vaippaseokset sisältävät tyypillisesti 15-30 yksittäistä ainesosaa. Kunkin ainesosan – erityisesti nokimustan, piidioksidin ja paloa hidastavien täyteaineiden – dispergoituminen alle 5 mikronin primääripartikkelitasolle määrittää suoraan, läpäiseekö valmis kaapeli dielektrisen lujuustestin, ikääntymistestit ja liekin etenemisstandardit, kuten IEC 60332 tai UL 1666. Kumivaivauskoneessa tarvitaan mekaanisen täyttöenergian katkaisemiseen ja glomerulointiin. polymeeriketjuilla varustetut pinnat, mikä on tehtävä, jota yksinkertaisemmilla sekoitusmenetelmillä ei yksinkertaisesti voida suorittaa johdonmukaisesti.

Kumivaivaimella käsitellyt ydinkaapeliyhdistetyypit

Kaapelivalmistajat työskentelevät laajan valikoiman elastomeeri- ja termoplasti-elastomeeriyhdisteperheitä. Jokainen asettaa sekoituslaitteille erilaisia ​​vaatimuksia, ja kumivaivauskone käsittelee niitä kaikkia rutiininomaisesti.

XLPE- ja PE-pohjaiset eristeyhdisteet

Silloitettavat polyeteeniyhdisteet (XLPE) keski- ja suurjännitekaapeleihin edellyttävät erittäin puhtaita sekoitusympäristöjä ja tarkkaa lämpötilan hallintaa. Peroksidisilloitusaineet alkavat hajota yli 120 °C:ssa, joten kumivaivaimen on pidettävä erän lämpötilat tämän kynnyksen alapuolella lisäämisen aikana. Nykyaikaiset vesijäähdytteiset vaivausjärjestelmät takaavat roottorin pintalämpötilan ±3 °C:n sisällä, mikä estää ennenaikaisen palamisen ja saavuttaa silti perusteellisen täyteaineen leviämisen 50-500 litran erissä.

EPR- ja EPDM-eristysyhdisteet

Eteeni-propeenikumi (EPR) ja eteeni-propeeni-dieenimonomeeri (EPDM) -yhdisteitä käytetään laajasti keskijännitekaapeleissa (1 kV - 35 kV) ja kaivoskaapeleissa niiden erinomaisten sähköisten ominaisuuksien ja otsoninkestävyyden vuoksi. Nämä yhdisteet sisältävät tyypillisesti 60-100 osaa sataa kumia (phr) kalsinoitua savea tai käsiteltyä piidioksidia, mikä vaatii suuria roottorin kärkien nopeuksia – usein 40-60 rpm – ja pitkiä sekoitusjaksoja, 8-14 minuuttia erää kohden. Kumivaivauskone, jonka täyttökerroin on 0,65–0,75, optimoi leikkaustyön näissä jäykissä, runsaasti täyteaineita sisältävissä järjestelmissä.

PVC-yhdistelmä joustaville kaapelivaippoille

Vaikka PVC on termoplastinen, joustava PVC-kaapelivaippayhdiste, joka sisältää 40-80 phr pehmitintä (tyypillisesti DINP tai DIDP), käyttäytyvät sekoituksen aikana reologisesti kuin kumi ja hyötyvät valtavasti sisäisestä sekoittimen käsittelystä. Kumivaivauskone geeliyttää PVC-hartsin pehmittimellä nopeasti ja tasaisesti ja imee stabilisaattoreita, täyteaineita ja pigmenttejä yhdellä kertaa. Tämä tuottaa homogeenisen yhdisteen, jolla on tasainen Shore A -kovuus – tyypillisesti 60–80 – mikä on kriittistä kaapeleille, joiden on läpäistävä kylmätaivutustesti -15 °C:ssa tai sitä alhaisemmassa lämpötilassa.

Silikonikumiyhdisteet korkeiden lämpötilojen kaapeleihin

Silikonikumikaapelit, jotka on mitoitettu jatkuvaan käyttöön 150–200 °C:ssa, palvelevat autojen, ilmailun ja teollisuuden lämmityssovelluksia. Polydimetyylisiloksaanikumi, joka on sekoitettu höyrystetyllä piidioksidilla (tyypillisesti 25-45 phr) ja silaaniliitosaineilla, vaatii kumivaivaimen hellävaraista mutta perusteellista sekoitustoimintoa. Silikonin ylisekoittaminen katkaisee polymeeriketjut ja alentaa seoksen viskositeettia peruuttamattomasti, joten silikonille käytettävät vaivauskoneet on ohjelmoitu tiukasti kontrolloiduilla sykliajoilla ja pienemmillä roottorin nopeuksilla 15-30 rpm.

Paloa hidastavat (FR) ja vähäsavuiset nollahalogeeniyhdisteet (LSZH)

LSZH-kaapeliyhdisteet – pakolliset rautatie-, metro-, laivanrakennus- ja julkisten rakennusten asennuksissa standardien EN 50399 ja IEC 60332-3 mukaisesti – sisältävät 150–250 phr mineraalisia palonestoaineita, kuten alumiinitrihydraattia (ATH) tai magnesiumhydroksidia (MDH). Nämä erittäin korkeat täyttömäärät ylittävät minkä tahansa sekoituslaitteen rajoja. Kumivaivauskone on käytännössä ainoa eräsekoitin, joka pystyy yhdistämään nämä täyteainetasot EVA-, EBA- tai polyolefiinielastomeerimatriisiin säilyttäen samalla hyväksyttävän yhdisteen reologian. Roottorimallit, joissa on tangentiaalinen tai kietoutuva geometria, on valittu erityisesti tätä sovellusta varten, ja sykliajat ovat 10–18 minuuttia ja erän lämpötilat pidetään huolellisesti alle 170 °C:ssa ATH:n kuivumisen estämiseksi.

Kuinka kumivaivauskone käsittelee runsaasti täyteaineita sisältäviä kaapelikoostumuksia

Suurin yksittäinen tekninen haaste kaapeliseosten prosessoinnissa on lisätä suuria määriä kiinteää täyteainetta – hiilimustaa puolijohtaviin kerroksiin, ATH/MDH liekinsuojaukseen, savea EPR-eristykseen – luomatta huonosti dispergoituneita agglomeraatteja tai heikentämättä polymeerimatriisia. Kumivaivauskone ratkaisee tämän kolmen peräkkäisen mekanismin kautta:

1. Jakautuva sekoitus: Vastakkain pyörivät roottorit jakavat ja yhdistävät panosmateriaalin toistuvasti levittäen täyteainehiukkasia koko polymeeritilavuuteen. Tämä tapahtuu pääasiassa sekoitusjakson 2-4 ensimmäisen minuutin aikana, kun täyteaine on vielä agglomeroitunut.
2. Dispersiivinen sekoitus: Kun roottorin nopeus kasvaa tai mäntäpaine pudottaa materiaalia roottorin rakoon, täyteaineagglomeraattien koheesiolujuuden ylittävät leikkausjännitykset rikkovat ne. Tämä on kriittinen vaihe eristeyhdisteiden dielektrisen tason dispersion saavuttamiseksi.
3. Kostutus ja pintakemia: Jatkuva sekoitus ajaa polymeeriketjut vasta paljastuneille täyteainepinnoille, stabiloimalla dispersiota ja estäen uudelleenagglomeroitumisen myöhemmän käsittelyn aikana. Coupling agents added during mixing chemically bond filler to polymer, improving the compound's mechanical and electrical performance permanently.

Tyypilliselle LSZH-yhdisteelle, joka sisältää 200 phr MDH:ta EBA-matriisissa, kumisekoittimen on toimitettava spesifinen sekoitusenergia 0,10-0,18 kWh/kg tavoitedispersion saavuttamiseksi. Nykyaikaiset vaivauskoneen ohjausjärjestelmät seuraavat energian syöttöä reaaliajassa ja käyttävät sitä ensisijaisena päätepistekriteerinä – paljon luotettavampi kuin pelkkä aika.

Kaapeliyhdisteiden kumivaivaustoiminnon lämpötilan säätö

Lämpötila on parametri, joka useimmiten aiheuttaa kaapeliseoksen vian. Liian alhainen, ja täyteaineet eivät hajoa; liian korkea, ja palaminen, polymeerin hajoaminen tai täyteaineen kuivuminen tuhoaa erän. Kumivaivauskoneen lämpötilanhallintajärjestelmän tulee käsitellä sekä mekaanisen työn tuottamaa lämpöä että lämpöä, joka on poistettava herkkien ainesosien suojaamiseksi.

Nykyaikaiset kumivaivauskoneet saavuttavat nämä tiukat lämpötilaikkunat monivyöhykkeisen lämpötilasäädön avulla: sekoituskammion seinät, roottorin akselit ja mäntä ovat itsenäisesti lämpötilaohjattuja kiertovedellä tai öljyllä. Infrapuna- tai kontaktitermoparit, jotka on sijoitettu useisiin kammion pisteisiin, antavat PLC:lle reaaliaikaista tietoa jäähdytysvirtauksen tai roottorin nopeuden automaattista säätämistä varten.

Roottorin geometrian valinta kaapeliseosten sekoitukseen

Roottori on minkä tahansa kumivaivauskoneen sydän, ja roottorin geometrian valinta vaikuttaa voimakkaasti seoksen laatuun kaapelisovelluksissa. Käytössä on kolme pääroottoriperhettä:

Tangentiaaliset roottorit (ei-keskittyvät)

Tangentiaaliset roottorit pyörivät vastakkaisiin suuntiin ilman, että roottorin siivet kulkevat toistensa pyyhkäisytilavuuksien läpi. Tämä kokoonpano tarjoaa suuremman vapaan tilavuuden – täyttökertoimet jopa 0,80 – ja käsittelee erittäin jäykkiä, runsaasti täyteaineita sisältäviä yhdisteitä ilman liiallisia vääntömomenttihuippuja. LSZH-yhdisteille, joissa on 200 phr mineraalitäyteaine, tangentiaaliset roottorit ovat yleensä edullisia. Klassiset 2- ja 4-siipiset tangentiaalimallit pysyvät vakiona kaapelitehtaissa maailmanlaajuisesti, ja 4-siipiset geometriat mahdollistavat jauhemaisten täyteaineiden nopeamman lisäämisen.

Kiinnittävät roottorit

Kiinni menevät roottorit kulkevat toistensa vyöhykkeiden läpi, mikä luo paljon tiukemman roottoriraon ja lisää leikkausjännitystä. Tämä tekee niistä erinomaisia ​​dispersiivisissä sekoitustehtävissä – esimerkiksi hiilimustaagglomeraattien hajottamiseen puolijohtavissa kaapeliseoksissa, joissa sileän, tyhjän pinnan saavuttaminen suulakepuristetussa kerroksessa on välttämätöntä suurjännitekaapelin suorituskyvyn kannalta. Kiinnittävät roottorit toimivat myös viileämmin, koska ne vaihtavat materiaalia roottorien välillä tehokkaammin, mikä parantaa lämmönsiirtoa. Vääntömomenttirajoitusten vuoksi ne soveltuvat kuitenkin vähemmän erittäin täyteaineisiin LSZH-koostumuksiin.

PES (polyeteenisilikoni) ja erikoisroottoriprofiilit

Silikonikaapeliseoksen käsittelyyn erikoistuneet matalan leikkausvoiman roottoriprofiilit, joissa on suurempi välys, estävät silikonikumin tuhoavan mekaanisen hajoamisen. Jotkut valmistajat tarjoavat modulaarisia roottorijärjestelmiä, jotka mahdollistavat yhden kumisekoittimen uudelleenkonfiguroinnin roottorityyppien välillä tuotevalikoiman muuttuessa – merkittävä toiminnallinen etu kaapelitehtaissa, jotka tuottavat useita yhdisteperheitä samoilla laitteilla.

Kaapeliyhdisteiden sekoitussyklin suunnittelu ja prosessiparametrit

Kaapeliseoksen sekoitus kumivaivaimessa ei ole yksinkertainen "lisää kaikki ja sekoita" -toiminto. Ainesosien lisäyksen järjestys ja ajoitus määräävät suoraan dispersion laadun ja palamisturvallisuuden. Hyvin suunniteltu sykli keskijännitteiselle EPR-eristeyhdisteelle noudattaa tyypillisesti tätä rakennetta:

1. Vaihe 1 – Polymeeripuristus (0–2 min): EPR- tai EPDM-paalit ladataan ja painin lasketaan alas. Roottorit pyörivät nopeudella 30–40 rpm pehmentämään ja hajottamaan polymeeriä, mikä vähentää alkuperäistä viskositeettia ja valmistaa matriisin vastaanottamaan täyteaineita. Erän lämpötila saavuttaa tyypillisesti 80–100 °C.
2. Vaihe 2 – Täyteaineen lisääminen (2–7 min): Kalsinoitua savea, piidioksidia ja hiilimustaa (puolijohtaville laaduille) lisätään asteittain tai kaikki kerralla täyteaineen tilavuudesta riippuen. Männän paine nostetaan 3–5 baariin täyteaineen pakottamiseksi pehmennettyyn polymeeriin. Roottorin nopeus voi nousta 50–60 rpm:iin tässä vaiheessa. Lämpötila nousee kitkasta 120–140 asteeseen.
3. Vaihe 3 – Öljyn ja pehmittimen lisääminen (7–9 min): Parafiiniset tai nafteeniset öljyt ja pehmittimet ruiskutetaan nesteannostelujärjestelmien kautta. Tämä alentaa yhdisteen viskositeettia ja jakaa lisäaineet koko täyteaine-polymeerimatriisiin.
4. Vaihe 4 – Jäähdytyspyyhkäisy (9–11 min): Roottorin nopeus pienenee, jäähdytysveden virtaus maksimoidaan ja erän lämpötila lasketaan alle 110 °C ennen kovetteiden lisäämistä.
5. Vaihe 5 – parantava lisäys ja lopullinen homogenointi (11–14 min): Rikki- tai peroksidikovetusjärjestelmiä, kiihdyttimiä ja antioksidantteja lisätään ja sekoitetaan. Päätepiste määräytyy tavoitearvon saavuttamisen perusteella, joka on tyypillisesti 0,12–0,16 kWh/kg tälle yhdistetyypille. Erä kaadetaan sitten alla olevalle purkaustehtaalle tai kuljettimelle.

Tämä vaiheittainen lähestymistapa estää palamisen, varmistaa jokaisen ainesosan tasaisen jakautumisen ja tuottaa yhdisteen, jonka Mooney-viskositeetti (ML 1 4 100 °C:ssa) tasaisesti ±3 Mooney-yksikön sisällä määritellystä määrästä – erästä erää vastaava sakeustaso, jota avomyllysekoituksella ei voida saavuttaa.

Laadunvalvontaparametrit mitattuna kumivaivauskoneen käsittelyn jälkeen

Jokainen kumivaivauskoneesta lähtevä erä on validoitava ennen kuin se siirtyy suulakepuristamiseen. Kaapeliseoksen laadunvalvontaan kuuluu sekä reologisia että sähköisiä testauksia.

• Mooney-viskositeetti (ASTM D1646): Mittaa yhdisteen virtauskäyttäytymistä. Erikoisviskositeetti aiheuttaa ekstruusiomitan epävakautta. Tyypillinen määrittelyikkuna: ±5 Mooney-yksikköä tavoitearvon ympärillä.
• Palamisaika (Ts2, ASTM D2084): Vahvistaa, että vaivauskoneen sekoittamisen aikana ei tapahtunut ennenaikaista vulkanoitumista. EPR-yhdisteille Ts2:n on tyypillisesti ylitettävä 8 minuuttia 135 °C:ssa turvallisen ekstruusiokäsittelyn mahdollistamiseksi.
• Tilavuusvastus (IEC 60093): Eristysyhdisteiden tilavuusvastuksen tulee ylittää 10¹³ Ω·cm huoneenlämpötilassa. Puolijohtavien yhdisteiden kohdalla sen on oltava välillä 1–500 Ω·cm. Vaivauskoneen dispersion laatu on hallitseva tätä arvoa säätelevä muuttuja.
• Hiilimustadispersio (ASTM D2663): Mikrotomisten näytteiden optinen mikroskopia tai pyyhkäisyelektronimikroskooppi arvioi dispersion asteikolla 1–5. Keskijännitekaapelin eristykseen vaaditaan tyypillisesti luokka 4 tai parempi (alle 5 % yli 10 μm:n hajaantumattomia agglomeraatteja).
• Tiheys ja täyteainepitoisuus: Vahvistaa, että täyteaine oli lisätty kokonaan vaivauskoneen sekoittamisen aikana. Merkittävä tiheyden poikkeama spesifikaatiosta osoittaa epätäydellistä sekoitusta tai ainesosien latausvirhettä.
• Vetolujuus ja murtovenymä (IEC 60811-1): Mitattu kovettuneista testiplakeista. Alimittaiset vetolujuusarvot osoittavat huonoa polymeerin ja täyteaineen vuorovaikutusta, joka johtuu vaivauslaitteen riittämättömästä dispersiosta.

Kumivaivauskoneen kapasiteetti ja mittakaavavalinta kaapelitehtaille

Kaapeliseosten käsittelyyn tarkoitettuja kumivaivauskoneita on saatavana laajalla kapasiteetilla 0,5 litran laboratorioyksiköistä 650 litran tai sitä suurempiin tuotantokoneisiin. Oikean konekoon valitseminen edellyttää eräkoon, syklin ajan, loppupään suulakepuristuslinjan kulutusnopeuden ja varastonhallintastrategian tasapainottamista.

Kaapelitehdas, jossa on kaksi 90 mm:n ekstruuderia keskijännitteiselle EPR-kaapelille yhteisteholla 600 kg/tunti, vaatii noin 10 erää tunnissa 75 litran vaivauskoneesta, joka tuottaa 60 kg:n eriä 6 minuutin jaksoa kohti, tai 3 erää tunnissa 200 litran vaivauskoneesta 130 kg:n vaivauskoneessa 10-0-minuuttia kohden. Suurempi vaivauskone voittaa yleensä energiatehokkuuden sekoituskiloa kohden, mutta pienempi yksikkö tarjoaa nopeamman reseptinvaihdon kasveille, joilla on suuri tuotevalikoima.

Automaatio ja prosessinohjaus nykyaikaisissa kumivaivausjärjestelmissä

Nykyinen kumivaivauskone on kaukana kahden vuosikymmenen takaisista manuaalisesti ohjatuista eräsekoittimista. Täysin automatisoidut vaivauslinjat kaapeliseosten tuotantoon yhdistävät useita ohjaus- ja tiedonhallintakerroksia, jotka parantavat suoraan seoksen konsistenssia ja vähentävät jätettä.

Gravimetriset ainesosien annostelujärjestelmät

Automaattiset punnitussuppilot ja nesteen annostelupumput syöttävät kumisekoittimeen jokaista ainesosaa ±0,1 %:n tarkkuudella tavoitepainosta. Tämä eliminoi suurimman erien välisen vaihtelun lähteen manuaalisissa sekoitustoiminnoissa. Kaapeliseoksille, joissa hiilimustan kuormitus on pidettävä ±0,5 phr:ssa tasaisen tilavuusvastuksen ylläpitämiseksi puolijohtavassa kerroksessa, tämä tarkkuus ei ole valinnainen – se on välttämätöntä.

Energiapohjainen sekoituspäätepisteen hallinta

Sen sijaan, että jokaista erää käytettäisiin tietyn ajan, nykyaikaiset vaivauskoneen ohjausjärjestelmät laskevat kumulatiivisen ominaisenergian (kWh/kg) reaaliajassa ja tyhjentävät erän, kun tavoiteenergia saavutetaan – riippumatta siitä, kestääkö se 10 minuuttia vai 14 minuuttia tiettynä päivänä. Tämä lähestymistapa kompensoi automaattisesti ympäristön lämpötilan, raaka-aineen viskositeetin vaihtelut ja roottorin kulumisen, mikä tuottaa tasaisemman hajonnan kuin pelkkä aikaperusteinen ohjaus. Teollisissa ympäristöissä tehdyt tutkimukset ovat osoittaneet, että energian päätepisteen säätö vähentää Mooneyn viskositeetin leviämistä 30–50 % verrattuna kiinteäaikaisiin sekoitussykleihin.

Reseptien hallinta ja jäljitettävyys

Integroidut SCADA- tai MES-järjestelmät tallentavat satoja yhdistereseptejä ja kirjaavat kaikki prosessiparametrit – lämpötilaprofiilit, roottorin nopeus, energian syöttö, tyhjennyslämpötila, erän paino – jokaista tuotettua erää kohti. Tämä erän jäljitettävyys on pakollinen sähkökaapeleita toimittaville kaapelivalmistajille, joissa testauslaboratoriot vaativat täydellisen prosessidokumentaation valmiiden kaapelitestiraporttien lisäksi.

Pölyn ja savunpoiston integrointi

Hiilimusta, MDH, ATH ja piidioksidipöly aiheuttavat vakavia työterveys- ja räjähdysriskejä. Kaapeliseosten käsittelyyn tarkoitetuissa kumivaivausasennuksissa on integroitu alipaineimuri, suppilotasoinen pölynkeräys ja kammion tuuletusjärjestelmät pitämään työpaikan ilmanlaadun sallituissa altistusrajoissa. Tämä on alue, jossa vaivauskoneen suljettu luonne tarjoaa jo etua avomyllysekoitukseen verrattuna pölynrajoituksen näkökulmasta.

Yleiset käsittelyongelmat kaapelisekoittimen sekoittamisessa ja niiden ratkaiseminen

Jopa hyvin huolletuilla laitteilla ja automaattisilla ohjauksilla kaapeliseosten kumivaivauskäsittelyssä kohtaa toistuvia ongelmia. Perimmäisten syiden ymmärtäminen antaa prosessiinsinöörille mahdollisuuden käsitellä niitä järjestelmällisesti.

Palaminen sekoituksen aikana

Ennenaikainen vulkanointi vaivaimen sisällä on kallein sekoitusvirhe – koko erä sekoitetta on romutettava ja kammio puhdistettava, jolloin sekä materiaalia että tuotantoaikaa menetetään. Palaminen johtuu useimmiten viivästyneestä kovettimen lisäyksestä (kovettimet lisätään, kun seos on liian kuumaa), jäähdytysjärjestelmän häiriöstä tai liian suuresta roottorin nopeudesta kovetusvaiheen aikana. Ennaltaehkäisy: valvo tiukkaa lämpötilan porttia (perusseoksen tyhjennyslämpötila alle 100 °C ennen kovettavaa lisäystä), tarkista jäähdytysveden lämpötila ja virtausnopeus työvuoron alussa ja tarkasta kumin vaivauslaitteen lämpötila-anturin kalibrointi neljännesvuosittain.

Huono hiilimustan dispersio puolijohtavissa yhdisteissä

Puolijohtavissa kaapelikerroksissa tulee olla sileä, hyvin hajaantunut nokimusta, jotta estetään sähköisen jännityksen keskittyminen johdinsuojassa tai eristyssuojan rajapinnassa, mikä aiheuttaa ennenaikaisen kaapelin katkeamisen korkealla jännitteellä. Huono dispersio vaivaimessa johtuu riittämättömästä energiansyötöstä, väärästä täyttökertoimesta tai liian korkean rakenteen omaavan hiilimustalaadun käytöstä (korkea DBP-absorptio). Ratkaisuja ovat ominaisenergiapanoksen lisääminen, täyttökertoimen tarkistaminen välillä 0,65–0,75 ja heikomman rakenteellisen hiilimustalaadun arviointi, jos hajonta pysyy riittämättömänä.

Epäjohdonmukainen eräviskositeetti

Eräkohtainen Mooney-viskositeettivaihtelu, joka on yli ±5 yksikköä, aiheuttaa suulakepuristuksen epävakautta – kaapelin eristyksen mittavaihteluita, hain ihon pintavikoja tai meistinpaineen vaihteluita. Perimmäisiä syitä ovat raaka-aineen viskositeetin vaihtelut (luonnonkumin ja EPDM:n Mooney-luvut vaihtelevat paalierien välillä), epätäydellinen öljyn imeytyminen tai roottorin kuluminen, joka lisää tehollista välystä ajan myötä. Korjaa tiukentamalla raaka-aineen saapumisen tarkastusrajoja, tarkistamalla öljyn annostelupumpun kalibrointi ja ajoittamalla kumin vaivauskoneen roottorin kulumisen mittaus 3 000 käyttötunnin välein.

Täyteaineagglomeraatit selviytyvät sekoituksesta LSZH-yhdisteissä

200 phr mineraalitäyteaineella ATH- tai MDH-hiukkaset voivat muodostaa koossavia agglomeraatteja, jotka vastustavat leviämistä, erityisesti jos täyteaine on imenyt kosteutta. ATH:n tai MDH:n esikuivaus 80 °C:ssa 4–8 tuntia ennen vaivauskoneen lataamista vähentää agglomeraattien muodostumista ja voi parantaa valmiin LSZH-yhdisteen tilavuusvastusta yhdellä suuruusluokalla. Vaihtoehtoisesti puskurin paineen lisääminen täyteaineen lisäyksen aikana – 3 barista 5–6 baariin – lisää agglomeraattien puristusleikkausjännitystä ja nopeuttaa hajoamista.

Energiatehokkuus ja ympäristönäkökohdat kumivaivauskonetoiminnassa

Kumivaivauskoneet ovat energiaintensiivisiä laitteita. 250 litran vaivauskone, jossa on 500 kW:n pääkäyttömoottori, voi kuluttaa 0,12–0,20 kWh sähköenergiaa tuotettua massakiloa kohden riippuen seoksen viskositeetista ja sykliajasta. Kaapeliseoslaitokselle, joka tuottaa 5 000 tonnia vuodessa, tämä tarkoittaa 600 000 - 1 000 000 kWh vuodessa – merkittävä sähkökustannus ja hiilijalanjälki.

Useat strategiat vähentävät vaivauskoneen energiankulutusta vaarantamatta seoksen laatua:

• Variable-speed drive (VSD) -moottorit: Vaihda kiinteänopeuksiset pääkäytöt VSD-järjestelmiin, jolloin roottorin nopeus voi seurata tarkasti prosessikäyrää. VSD-jälkiasennukset vähentävät tyypillisesti sekoittimen sähkönkulutusta 15–25 %.
• Optimoitu täyttökerroin: Täyttökertoimen alle 0,60 ajaminen hukkaa energiaa, koska materiaali liukuu roottoreiden ympäri ilman tuottavaa leikkausvoimaa. Erän painon optimointi alueelle 0,70–0,75 vähentää energiaa sekoitettua kiloa kohden 10–15 %.
• Lämmön talteenotto jäähdytysvedestä: Vaivauskammiosta lähtevä jäähdytysvesi 40–60 °C:ssa kuljettaa merkittävää lämpöenergiaa, joka voidaan ottaa talteen lämmönvaihtimien kautta esilämmitettyihin ainesosien varastotiloihin tai lämmittää tilaa talvikuukausina.
• Tarpeettoman masterbatch-uudelleenjyrsinnän poistaminen: Jotkut kaapeliseosprosessit sisältävät erillisen avomyllyn uudelleenjyrsinnän vaivaimen jälkeen. Sekoitussyklien suunnittelu tämän vaiheen eliminoimiseksi – saavuttamalla tavoitedispersion pelkässä vaivaimessa – vähentää sekä energiankulutusta että työvoimakustannuksia.

Päästöjen näkökulmasta halogeenipalonsuoja-aineita sisältävät kaapeliyhdisteet vapauttavat höyryjä sekoituksen aikana korkeassa lämpötilassa. LSZH-yhdisteiden käsittely ei aiheuta tätä ongelmaa, ja LSZH-kaapeleiden kasvu infrastruktuuriprojekteissa maailmanlaajuisesti vähentää vähitellen halogenoitujen yhdisteiden määrää, joka käsitellään kumivaivauslaitteistolla maailmanlaajuisesti.

Kaapeliseospalvelussa olevien kumivaivauskoneiden huoltovaatimukset

Kaapeliseoksen käsittely on erityisen vaativaa kumivaivauskoneen mekaanisille komponenteille johtuen mineraalitäyteaineiden hankaavasta luonteesta, vaadittavista korkeista täyttöpaineista ja kaapelin valmistukseen tyypillisistä jatkuvista käyttöaikatauluista. Strukturoitu huolto-ohjelma on välttämätön odottamattomien seisokkien estämiseksi.

• Roottorin kärjen välyksen mittaus: Mittaa roottorin kärkien ja kammion seinämän välinen välys 1 000–1 500 käyttötunnin välein tai aina, kun dispersion laatu alkaa heikentyä. Tyypillinen uusi välys on 1–3 mm; Yli 6–8 mm välys tarkoittaa roottorin kulumista, joka vaatii uudelleenrakentamista tai vaihtoa. Kuluneet roottorit vähentävät leikkausvoimakkuutta ja heikentävät dispersion laatua ennustettavasti.
• Männän tiivisteen tarkastus: Männän tiivisteet estävät yhdistettä karkaamasta sekoituskammiosta mäntäpaineen alaisena. Tiivisteen vikaantuminen aiheuttaa hydraulijärjestelmän sekoittumisen ja mahdollisia turvallisuusriskejä. Tarkasta tiivisteet 500 tunnin välein; vaihda aikaperusteisen aikataulun mukaan 2 000–3 000 tunnin välein ilmeisestä kunnosta riippumatta.
• Jäähdytyspiirin puhdistus: Mineraalikive ja biologinen likaantuminen jäähdytysvesipiireissä heikentävät lämmönsiirtotehokkuutta, mikä saa erän lämpötilan nousemaan. Huuhtele ja poista jäähdytyspiirit 6 kuukauden välein ja käsittele jäähdytysvettä biosidilla ja kalkinestoaineella jatkuvasti.
• Purkausluukun tiiviste ja lukitusmekanismi: Sekoituskammion pohjassa olevan pudotusluukun on tiivistettävä kokonaan sekoituksen aikana, jotta mäntäpaine säilyy ja seoksen vuotaminen estyy. Tarkasta lukitustapit ja tiivisteet 200 tunnin välein runsaasti täytettä sisältävässä LSZH-huollossa.
• Vaihteiston öljyanalyysi: Lähetä vaihteiston voiteluöljynäytteet laboratorioanalyysiin 1 000 tunnin välein. Kohonneet rauta- tai kuparihiukkasten määrät osoittavat laakerien tai vaihteiden kulumista ja mahdollistavat toimenpiteiden ennen katastrofaalista vaihteistovikaa – mikä voi viedä suuren vaivauskoneen pois käytöstä 4–8 viikoksi osien hankinnan ajaksi.

Kaapeliseoslaitokset budjetoivat tyypillisesti 3–5 % kumivaivaimen hankintahinnasta vuosittain suunniteltua huoltoa varten Suurin osa näistä kustannuksista johtuu roottorin kunnostamisesta (kovaan päin olevat kulutuspinnat volframikarbidilla tai vastaavilla pinnoitteilla) ja tiivisteiden vaihtamisesta.

Kumivaivaimen vertaaminen vaihtoehtoisiin kaapeliyhdisteiden sekoitustekniikoihin

Kaapeliseosten valmistajat arvioivat toisinaan vaihtoehtoja kumivaivauskoneelle. Ymmärtäminen, missä vaihtoehdot onnistuvat ja missä ne jäävät vajaaksi, selventää, miksi vaivauskone pysyy hallitsevana tässä sovelluksessa.

Käytännön johtopäätös tästä vertailusta: kaapeliseosvalmistuksessa kumivaivauskone yhdistetään loppupään avomyllylevyyn 80–90 %:ssa tuotantoskenaarioista. Vaivauskone tarjoaa erinomaisen dispersion; avomylly tuottaa ekstruuderin syöttöjärjestelmien vaatiman levymuodon. Nämä ovat toisiaan täydentäviä, eivät kilpailevia teknologioita.

Trends Shaping Rubber Kneader käyttö kaapeliyhdisteiden käsittelyssä

Useat toimialatason trendit vaikuttavat siihen, miten kaapelivalmistajat määrittelevät, käyttävät ja optimoivat kumivaivauslaitteita tänään ja lähitulevaisuudessa.

LSZH-kaapelin kysynnän kasvu

Rakennus- ja rakennusmääräykset Euroopassa, Lähi-idässä sekä Aasian ja Tyynenmeren alueella edellyttävät asteittain LSZH-kaapeleiden käyttöä julkisessa infrastruktuurissa. Globaalit LSZH-kaapelimarkkinat kasvavat 7–10 % vuodessa joillakin alueilla. Kumivaivauskoneiden valmistajille tämä tarkoittaa kasvavaa kysyntää suuren vääntömomentin koneille, jotka pystyvät käsittelemään 200 phr mineraalitäyteaineyhdisteitä – teknisesti vaativa sovellus, joka suosii korkealuokkaisia, tarkoitukseen suunniteltuja laitteita halpojen vaihtoehtojen sijaan.

Sähköajoneuvojen kaapeliyhdisteet

Sähköautojen latauskaapelit ja korkeajännitteiset ajoneuvojen johtosarjakaapelit vaativat yhdisteitä, joissa yhdistyvät suuri joustavuus (toistuvaa taivutusta varten), lämmönkestävyys (125 °C tai korkeampi) ja kemiallinen kestävyys autojen nesteitä vastaan. Silikonikumi ja silloitetut polyolefiiniyhdisteet, jotka on käsitelty kumivaivauskoneilla, palvelevat näitä markkinoita. Sähköajoneuvojen tuotannon laajeneessa maailmanlaajuisesti näiden erikoiskaapeleiden kysyntä kasvaa nopeasti, mikä ottaa käyttöön lisää vaivauskonekapasiteettia.

Digitaalisen prosessin optimointi ja tekoälyavusteinen miksaus

Jotkut tulevaisuuteen suuntautuvat kaapeliseoslaitokset ottavat käyttöön koneoppimismalleja, jotka ennustavat erän Mooney-viskositeettia reaaliajassa vaivauskoneen vääntömomentti- ja lämpötilatiedoista, jolloin ohjausjärjestelmä voi säätää roottorin nopeutta tai pidentää sekoitusjaksoa ennen tyhjennystä – sen sijaan, että se havaitsi määritysten ulkopuolista viskositeettia erän jälkeisessä testauksessa. Näiden järjestelmien varhaiset käyttäjät raportoivat 2–4 prosenttiyksikön parannuksia ensikierron tuotosta ja 30–40 prosentin vähennystä yhdistetyn romun määrässä.

Kestävyyspaine yhdisteformulaatioon

Kasvava paine poistaa rajoitetut aineet – tietyt pehmittimet, lyijypohjaiset stabilointiaineet PVC:ssä, halogenoidut palonestoaineet – edistää kaapeliyhdisteiden uudelleenformulaatiota. Uudet formulaatiot käyttäytyvät kumisekoittimessa usein eri tavalla kuin ne korvaavat yhdisteet: korkeampi sulaviskositeetti, erilaiset täyteaineen ja polymeerin vuorovaikutukset, pidemmät sekoitusjaksot. Kaapeliseoskehittäjien on validoitava vaivaimen sekoitussyklit aina, kun koostumus muuttuu, mikä lisää prosessisuunnittelun työtaakkaa, mutta luo myös mahdollisuuksia optimoida energiankulutus ja eräjakson aika samanaikaisesti.
