Kumivaivauskoneen rakenne: tärkeimmät komponentit selitetty

Mikä on kumivaivauskone ja miten se on rakennettu

A kuminen vaivauskone - jota kutsutaan myös sisäiseksi sekoittimeksi tai banbury-tyyppiseksi vaivaimeksi - on suljettu, korkeatehoinen sekoituskone, jota käytetään sekoittamaan raakakumia lisäaineilla, kuten nokimusta, rikki, kiihdyttimet, pehmittimet ja prosessiöljyt. Toisin kuin avomyllyt, kumivaivauskone suorittaa sekoituksen suljetussa kammiossa, mikä vähentää dramaattisesti materiaalihävikkiä, parantaa dispersion tasaisuutta ja mahdollistaa lämpötilaherkkien yhdisteiden käsittelyn.

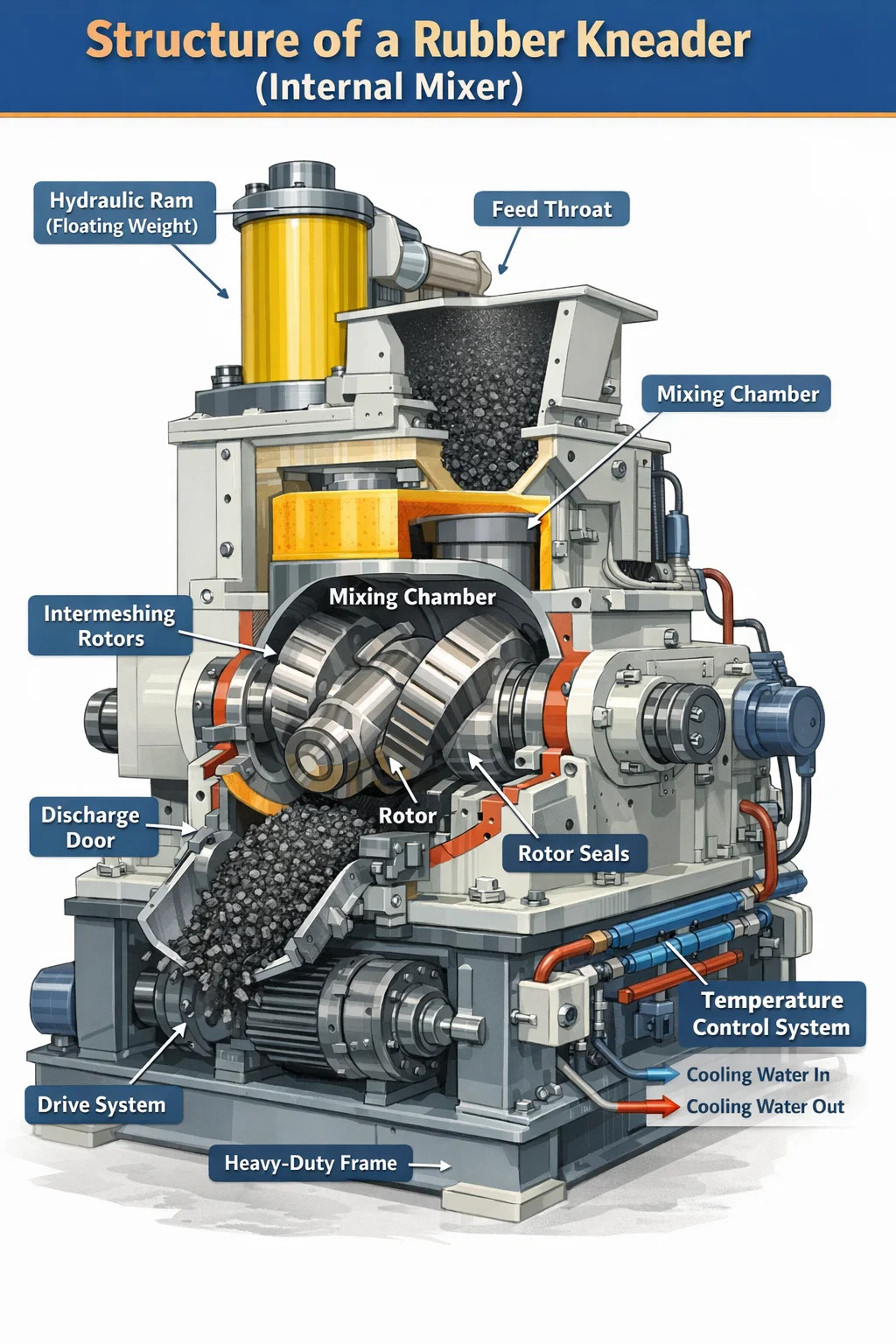

Kumivaivauskoneen ydinrakenne koostuu kuudesta pääjärjestelmästä: sekoituskammiosta, roottoreista, hydraulisylinteristä (kelluva paino), poistoluukun mekanismista, lämpötilan säätöjärjestelmästä ja käyttöjärjestelmästä. Jokaisella on erillinen mekaaninen rooli, ja niiden vuorovaikutuksen ymmärtäminen paljastaa, miksi sisäisistä vaivauskoneista on tullut alan standardi renkaiden valmistuksessa, tiivisteiden, tiivisteiden, letkujen ja teknisten kumituotteiden valmistuksessa.

Itse koneen runko on tyypillisesti valmistettu lujasta valuteräksestä tai valmistetusta teräslevystä, jonka sisäpinnat on karkaistu tai vuorattu kulutusta kestävällä metalliseoksella kestämään sekoittamisen aikana syntyviä valtavia mekaanisia voimia – suuritehoisissa koneissa usein yli 500 kN.

Sekoituskammio: Kumivaivaajan sydän

Sekoituskammio on suljettu tila, jossa kaikki seostus tapahtuu. Se on kahdeksan muotoinen ontelo, joka on koneistettu erittäin tiukoille toleransseille, ja se on suunniteltu sijoittamaan kaksi vastakkain pyörivää roottoria. Kammion sisäprofiili ei ole pyöreä - sen seinät on muotoiltu täydentämään roottorin geometriaa, mikä varmistaa, että kumimassa taittuu jatkuvasti, leikataan ja altistuu uudelleen roottorin pinnoille.

Kammion tilavuus on yksi kumivaivauskoneiden luokittelussa käytetyistä ensisijaisista määrityksistä. Laboratoriokokoisten koneiden kammiotilavuudet voivat olla jopa 0,3 litraa, kun taas rengastehtaiden tuotantoluokan sisäsekoittimet voivat ylittää 650 litraa. Yleiset teollisuuskoot vaihtelevat välillä 20 l - 270 l, ja täyttökertoimet (kumipanoksen painon suhde kammion tilavuuteen) asetetaan tyypillisesti välille 0,6 - 0,75.

Kammion seinät sisältävät laajan verkoston sisäiset jäähdytys- ja lämmityskanavat . Nykyaikaisissa kumivaivauskoneissa nämä kanavat porataan suoraan kammion rungon läpi ja liitetään suljetun kierron lämpötilansäätöjärjestelmään. Tarkka lämmönhallinta on kriittistä – kumin viskositeetti, dispersiotehokkuus ja seoksen laatu riippuvat kaikki erän lämpötilan pitämisestä määritellyn ikkunan sisällä, usein 70–160 °C koostumuksesta riippuen.

Kammio on jaettu kahteen osaan - ylärunkoon ja alarunkoon - pultattu yhteen. Alapuoli sisältää tyhjennysluukun saranan. Tämä jaettu rakenne mahdollistaa tarkastuksen, puhdistuksen ja vuorauksen vaihdon. Karkaistusta teräksestä valmistetut kammion vuoraukset (yleensä pintakovuusarvoilla 58–62 HRC) suojaavat rakenteellista kammion runkoa hankaavilta kumiyhdisteiltä ja ne voidaan vaihtaa itsenäisesti ilman koko koneen purkamista.

Roottorit: kumivaivauskoneen suunnittelun määrittävä osa

Roottorit ovat mekaanisia elementtejä, jotka todella suorittavat sekoitustyön kammion sisällä. Kumivaivaimessa, kaksi roottoria pyörii vastakkaisiin suuntiin kiinteällä nopeussuhteella , tyypillisesti 1:1,1 tai 1:1,2, mikä luo roottorin nopeuden eron, joka synnyttää voimakkaan leikkausjännityksen roottoreiden välisessä nippikohdassa sekä kunkin roottorin ja kammion seinämän välillä.

Roottorin geometria on yksi sisäisen sekoittimen suunnitelluimmista osista. Nykyaikaisissa kumivaivauskoneissa käytetään kolmea pääroottorityyppiä:

• Kaksisiipiset (elliptiset) roottorit: Alkuperäinen muotoilu, jolle on tunnusomaista kaksi kierremäistä siipeä roottorin akselia pitkin. Nämä tuottavat suuria leikkausvoimia ja sopivat vaikeasti sekoittuville yhdisteille, hiilimustan perusseoksille ja korkeaviskoosisille kumeille, kuten luonnonkumi (NR) ja EPDM. Kärjen välys roottorin siiven ja kammion seinämän välillä on tyypillisesti 2–6 mm.
• Nelisiipiset roottorit: Kehitetty parantamaan dispergoivaa ja jakautuvaa sekoitusta samanaikaisesti. Lisäsiivet lisäävät materiaalin taittamisen ja uudelleensuuntauksen tiheyttä kierrosta kohti, mikä mahdollistaa täyteaineiden nopeamman lisäämisen. Nelisiipiset roottorit ovat nyt vakiona korkean tuotannon rengassekoituslinjoilla.
• Kuusisiipiset (tai monisiipiset) roottorit: Käytetään sovelluksissa, jotka vaativat poikkeuksellisen hienoa täyteaineen dispersiota, kuten piidioksidipohjaisia rengasyhdisteitä, joissa silaanin kytkentätehokkuus on kriittinen. Nämä roottorit tuottavat hellävaraisemman, jakautuvamman sekoittumisen alhaisemmilla huippulämpötiloilla.

Roottorin akselit ovat onttoja ja yhdistetty lämpötilan säätöjärjestelmään, jolloin jäähdytysneste tai höyry pääsee virtaamaan sisätilojen läpi. Tämä roottorin sisäinen jäähdytys on välttämätön nopeissa sekoitusoperaatioissa, joissa kitkalämmön muodostuminen voi aiheuttaa yhdisteen ennenaikaista vulkanoitumista (palamista). Roottorin pintanopeus tuotantovaivauskoneissa on tyypillisesti välillä 20-80 rpm , joissakin vaihtelevan nopeuden koneissa, jotka pystyvät toimimaan koko alueella yhdellä sekoitusjaksolla.

Roottoreita tukevat molemmista päistä raskaat kitkaa vähentävät rullalaakerit, jotka on sijoitettu koneen puoleisiin kehyksiin. Laakerijärjestelyn tulee ottaa huomioon sekä kumiseoksen paineen aiheuttamat säteittäiset kuormat että kierteisten roottorin siipien synnyttämät aksiaaliset työntövoimat. Laakerikokoonpanot suurissa vaivauskoneissa ovat tyypillisesti myös vesijäähdytteisiä, koska kitkalämpö laakerin istukkakohdissa lyhentäisi muuten käyttöikää huomattavasti.

Roottorin tiivistysjärjestelmä

Kun roottorin akselit poistuvat sekoituskammiosta sivuseinien kautta, tiivistysjärjestelmä estää kumiyhdisteen vuotamisen ulos akselia pitkin. Tämä on teknisesti yksi kumisen vaivauskoneen suunnittelun haastavimmista alueista. Tiivisteen tulee sisältää kumia, jonka paine on 0,5–1,0 MPa, kun akseli pyörii nopeudella, kun kammion sisälämpötila on korotettu.

Useimmat nykyaikaiset kumivaivaimet käyttävät toista kahdesta tiivistejärjestelystä:

• Labyrinttitiivisteet kumitiivisteellä: Sarja koneistettuja uria ja harjanteita luo mutkaisen reitin, joka vastustaa yhdisteen virtausta. Yhdessä puristettujen kumisten tiivisterenkaiden kanssa tämä järjestely tarjoaa tehokkaan tiivistyksen useimmille tuotantoyhdisteille. Pakkauksen vaihto on rutiinihuolto, joka tehdään muutaman sadan käyttötunnin välein.
• Mekaaniset kasvotiivisteet: Käytetään korkealuokkaisissa koneissa ja sovelluksissa, joissa on tiukat kontaminaatiovaatimukset. Pyörivä tiivistepinta, joka on painettu kiinteää istukkaa vasten, muodostaa positiivisen esteen. Nämä tiivisteet voivat olla ilma- tai vesijäähdytteisiä ja tarjoavat pidemmät huoltovälit kuin tiivistetyyppiset tiivisteet.

Hydraulinen painin (kelluva paino): Paineensäätö yhdisteen yläpuolella

Suoraan sekoituskammion yläpuolella istuu ylempi painin, jota yleisesti kutsutaan kelluvaksi painoksi tai hydraulisylinteriksi. Tämä on kiinteä teräs- tai pallografiittirautapala, joka on muotoiltu sopimaan kammion syöttökurkun sisään. Sen tehtävänä on tiivistää sekoituskammion yläosa materiaalin lataamisen jälkeen ja kohdistaa alaspäin painetta kumierään sekoituksen aikana.

Männän paine on yksi tärkeimmistä prosessimuuttujista kumivaivauskoneen toiminnassa. Suurempi paininpaine pakottaa kumiseoksen lähempään kosketukseen roottoreiden kanssa, mikä lisää leikkausvoimaa ja parantaa hajoamista. Liiallinen paine kuitenkin kiihdyttää roottorin ja kammion vuorauksen kulumista. Tuotantokoneissa paininpaineet vaihtelevat tyypillisesti välillä 0,2 - 0,8 MPa syöttökurkun yläpuolelle asennetun hydraulisylinterin kautta.

Paininta ohjaa pystysuora kurkkusylinteri – tarkasti koneistettu kanava, joka pitää mäntimen keskellä ja estää sivuttaisliikkeen yhdistepaineen alaisena. Pölytiiviste kurkun alaosassa estää kumia kulkeutumasta ylös painimen rungon ympärille. Männässä itsessään on usein sydän ja liitetty jäähdytysvesipiiriin lämmön imeytymisen hallintaan alla olevasta kumista.

Paininta ohjaava hydraulisylinteri on asennettu nivelrunkoon koneen rungon yläpuolelle, jolloin se voi heilahtaa vapaaksi, kun syöttökurkun kansi avataan latausta varten. Automatisoiduilla tuotantolinjoilla mäntäjaksoa ohjaa sekoitusohjelma – se nousee automaattisesti, kun kaatopaikan luukku avautuu erän vapauttamiseksi, ja laskeutuu ja lukittuu välittömästi seuraavan latauksen jälkeen.

Joissakin uudemmissa kumivaivauskonemalleissa, erityisesti niissä, joita käytetään piidioksidi-silaanisekoitukseen, mäntäpainetta moduloidaan dynaamisesti sekoitusjakson aikana - alentaa painetta tilapäisesti silanointireaktiovaiheen aikana ylikuumenemisen estämiseksi ja lisää sitten sitä uudelleen lopullisen dispergoinnin aikaansaamiseksi. Tämä edellyttää suhteellista hydrauliventtiilijärjestelmää, joka on integroitu koneen ohjausyksikköön.

Purkausluukun mekanismi: Sekaerän vapauttaminen

Poistoluukku muodostaa sekoituskammion pohjan. Kun sekoitus on valmis, tämä ovi avautuu alaspäin (tai kääntyy toiselle puolelle mallista riippuen) vapauttaakseen valmiin kumierän painovoiman avulla alavirran laitteeseen - tyypillisesti avomyllyyn, kaksoisruuviekstruuderiin tai erän jäähdytyskuljettimeen.

Ovea ohjataan hydraulisylinterillä ja sen lukitusmekanismin on kestettävä koko sisäkammion paine sekoituksen aikana ilman taipumista. Pienikin oven taipuminen voi mahdollistaa kumin pursumisen oven tiivistealueelle, mikä nopeuttaa kulumista ja saastuttaa. Laadukkaat kumivaivaimet käyttävät useita lukituspultteja tai nokkalukitusmekanismia, joka jakaa puristusvoiman tasaisesti oven kehälle.

Oven pinta (pinta, joka koskettaa kumisekoitusta) on tyypillisesti päällystetty karkaistulla kulutuslevyllä, joka on vaihdettavissa itsenäisesti. Oven rungossa on jäähdytyskanavat, jotka on kytketty samaan piiriin kuin kammion seinät. Kumi- tai elastomeerinen tiivisterengas kiertää oven kehän ympäri estääkseen yhdisteen vuotamisen kammion ja oven rajapinnassa – tämä tiiviste on kulutustavara, joka vaihdetaan määräaikaishuoltojen aikana.

Poistoluukun avautumisaika on prosessiparametri – nopeampi avaaminen vähentää aikaa, jonka seos altistuu lämmölle sekoituksen päätyttyä, mikä on kriittistä lämpötilaherkille yhdisteille, jotka sisältävät esidispergoituja vulkanointiaineita. Nopeilla tuotantolinjoilla, oven avaaminen ja erän pudotus valmistuvat 3–5 sekunnissa suorituskyvyn ylläpitämiseksi.

Lämpötilan ohjausjärjestelmä: Lämmön hallinta koko kumivaivauskoneessa

Lämpötilan hallinta ei ole valinnainen kumivaivauskoneen käytössä – se on perusedellytys seoksen laadulle ja prosessin toistettavuudelle. Lämpötilansäätöjärjestelmä käsittää kolme lämmönvaihtovyöhykettä: kammion seinät, roottorin rungot ja painin. Jokaista aluetta voidaan ohjata itsenäisesti.

Useimmat tuotantokumivaivaimet käyttävät suljetun kierron veden lämpötilan ohjausyksikköä (TCU), joka kierrättää karkaistua vettä kaikkien kolmen vyöhykkeen läpi. TCU voi lämmittää vettä sähkölämmittimien tai höyryruiskutuksen avulla ja jäähdyttää sitä lämmönvaihtimella, joka on kytketty laitoksen jäähdytettyyn vesihuoltoon. Veden tavoitelämpötilat vaihtelevat prosessivaiheittain:

• Esilämmitysvaihe: 60–90°C vettä kammion saattamiseksi käyttölämpötilaan ennen ensimmäistä vuoroa
• Sekoitusvaihe: 20-40°C jäähdytysvesi kitkalämmön imemiseksi ja seoksen ylilämpötilan estämiseksi
• Puhdistusvaihe: Huuhtele kuumalla vedellä tai höyryllä jäännösyhdisteen pehmentämiseksi poistamisen helpottamiseksi

Yhdisteen lämpötilaa valvotaan kammion seinään asennetuilla termoelementeillä tai infrapuna-antureilla. Reaaliaikainen yhdisteen lämpötilapalaute koneen ohjausjärjestelmä käyttää sitä roottorin nopeuden, mäntäpaineen ja jäähdytysnesteen virtausnopeuden säätämiseen, jotta erä pysyy määritelmien sisällä. Joissakin kehittyneissä kumivaivausjärjestelmissä sekoitus lopetetaan automaattisesti, kun seoksen lämpötila saavuttaa asetuspisteen, eikä kiinteän aikajakson jälkeen – tämä niin kutsuttu lämpötilaohjattu tyhjennys on johdonmukaisempi kuin aikaohjattu tyhjennys ja vähentää erien vaihtelua.

Roottorin ja kammion jäähdytyspiirin tiedot

Jokaisen onton roottorin sisällä jäähdytysnestepiiri noudattaa tyypillisesti spiraali- tai porauskuviota, joka maksimoi pinnan kosketuspinnan. Roottorin akselin päissä olevat pyörivät liitokset (kutsutaan myös kääntöliitoksiksi) yhdistävät kiinteät jäähdytysnesteen syöttöputket pyörivän roottorin sisäosaan ilman vuotoa. Nämä ovat tarkkuuskomponentteja, jotka vaativat säännöllistä tarkastusta ja vaihtoa, koska niiden sisäiset tiivisteet kuluvat.

Kammion seinämän jäähdytyskanavat porataan serpentiinikuvioisesti kammiolohkon läpi, tyypillisesti 30–50 mm:n etäisyydellä keskustasta. Jäähdytysnesteen virtausnopeus näiden kanavien kautta on suunniteltu saavuttamaan koneen nimellisteholle riittävä lämmönpoistokapasiteetti – 270 litran vaivauskoneessa, jossa on 2000 kW:n käyttömoottori, jäähdytysjärjestelmän tulee pystyä poistamaan jatkuvasti vähintään 1,5–2,0 MW lämpöenergiaa.

Käyttöjärjestelmä: Voimansiirto roottoreille

Kumivaivaimen käyttöjärjestelmä koostuu sähkömoottorista, nopeudenrajoittimesta (vaihteisto) ja kahta roottoria käyttävästä vaihteistosta. Koska roottoreiden on pyörittävä kiinteällä nopeussuhteella toisiinsa nähden, ne on kytketty toisiinsa lukittuun hammaspyöräsarjaan - ajoitusvaihteisiin -, joka varmistaa synkronoinnin kuormituksen vaihteluista riippumatta.

Pääkäyttömoottori on lähes yleisesti AC-oikosulkumoottori, jossa on taajuusmuuttaja (VFD) -ohjaus nykyaikaisissa koneissa. Muuttuvan nopeuden ominaisuus on olennainen sekoituksen optimoimiseksi yhdistelmäsyklin eri vaiheissa – esimerkiksi ajaminen alhaisella nopeudella paalin ensimmäisen rikkoutumisen aikana, jotta vältytään moottorin ylikuormituksesta, ja sen jälkeen kiihdytys maksiminopeuteen täyteaineen lisäämistä varten. Moottoriteho tuotannossa olevissa kumivaivausvaaoissa kammiotilavuudella:

Vaihteisto (nopeudenrajoitin) alentaa moottorin nopeutta roottorin käyttönopeuteen samalla, kun se moninkertaistaa vääntömomentin. Kumivaivaimessa vaihteiston on kestettävä erittäin suuri vääntömomentti – 2000 kW:n moottorissa, joka pyörittää roottoreita nopeudella 40 rpm, roottorin akselin vääntö voi ylittää 500 000 N·m. Vaihteisto on tyypillisesti yhdensuuntainen akseli tai suorakulmainen järjestely, jossa on hiilihampaat ja hiotut kierrevaihteet, jotka on sijoitettu vankkaan valurautaiseen tai valmistettuun teräskoteloon, jossa on pakkosyöttövoitelu.

Joustava kytkin moottorin ja vaihteiston välillä vaimentaa iskukuormitusta paalin hajoamisen aikana – törmäys roottorin osuessa kylmään kumipaaliin voi aiheuttaa välittömiä vääntömomenttipiikkejä kahdesta kolmeen kertaan nimelliskäyttömomentin kanssa. Ilman joustavaa kytkintä nämä piikit välittyisivät suoraan vaihteistoon ja moottorin akseliin aiheuttaen ennenaikaisen väsymisvian.

Syöttökurkku ja latausjärjestelmä

Syöttökurkku on sekoituskammion yläpuolella oleva pystykanava, jonka kautta kumi ja lisäaineet ladataan. Manuaalisessa käytössä kumipaalit ja punnitut lisäaineet pudotetaan kurkkuun kuljettajien tai kuljettimen toimesta. Automaattisissa sekoituslinjoissa syöttökurkku on varustettu kippialustalla tai pneumaattisella mäntäapulaitteella materiaalien työntämiseksi alas kammioon roottoreiden vastusta vasten.

Kurkun aukon mitat on suunniteltu hyväksymään vakiokumipaalikokoja – 270 litran vaivauskoneessa on tyypillisesti kurkun aukko noin 600 mm × 400 mm. Kääntyvä pölysuojus tai läppä sulkee kurkun latauksen jälkeen pölyn ja höyryjen keräämiseksi sekoituksen aikana. Joissakin koneissa on myös savunpoistoaukko kurkun kannessa, joka on yhdistetty keskusilmanvaihtojärjestelmään – tämä on erityisen tärkeää, kun sekoitetaan hiilimustaa, rikkiä tai haihtuvia prosessiöljyjä sisältäviä yhdisteitä.

Nestemäisten ainesosien ruiskutus — prosessiöljyille, nestemäisille silaaneille tai erikoislisäaineille — tehdään usein suoraan kammion seinämään asennettujen porttien kautta tai painimen rungon läpi. Nämä ruiskutussuuttimet on suunniteltava kestämään kammion painetta ja lämpötilaa samalla kun ne tuottavat tarkat mitatut tilavuudet, joita tyypillisesti ohjataan sekoitusohjelmaan integroiduilla hammaspyöräpumppujen annostelujärjestelmillä.

Koneen runko ja rakenneosat

Koko kumivaivausyksikkö on asennettu raskaaseen rakenteelliseen pohjarunkoon, joka on valmistettu paksusta teräslevystä tai valukappaleista. Tämä runko imee sekoitusprosessin reaktiovoimat ja välittää ne alustalle. Mukana olevat voimat ovat huomattavia – suuri tuotantovaivauskone tuottaa roottorin erotusvoimia (voima, joka työntää roottorit erilleen kumin paineen vuoksi), jotka voivat saavuttaa useita satoja kilonewtoneja sekoitushuippujen aikana.

Kaksi sivukehystä, yksi sekoituskammion kummallakin puolella, kantavat roottorin laakerit ja muodostavat rakenteellisen yhteyden kammion ja alustan välille. Nämä ovat usein koneen voimakkaimmin kuormitettuja komponentteja, ja ne on valmistettu pyörteisestä valuraudasta tai paksusta valmistetusta teräksestä, jossa on reilut fileesäteet jännityksen keskittymisen vähentämiseksi.

Vaivauskoneen alustan ja rakennuksen perustuksen välissä olevat tärinänvaimentimet ovat vakiona nykyaikaisissa asennuksissa. Täysin ladattu iso kumivaivauskone paalin hajoamisen aikana aiheuttaa merkittävää tärinää – ilman eristystä tämä voi siirtyä rakennuksen rakenteeseen ja vaikuttaa lähellä oleviin instrumentteihin tai aiheuttaa väsymishalkeamia ankkuripultteissa ajan myötä.

Ohjausjärjestelmä ja instrumentointi nykyaikaisissa kumivaivauskoneissa

Nykyaikaiset kumivaivaimet on varustettu PLC-pohjaisilla ohjausjärjestelmillä, jotka hallitsevat koko sekoitusjaksoa automaattisesti. Ohjausjärjestelmä valvoo ja tallentaa jatkuvaa prosessitietovirtaa:

• Yhdisteen lämpötila (mitattu kammion seinälämpöparilla tai infrapunapyrometrillä, joka on suunnattu yhdisteeseen tähtäysaukon kautta)
• Roottorin nopeus (rpm), portaattomasti säädettävissä VFD:llä
• Moottorin virrankulutus, joka on verrannollinen yhdisteen viskositeettiin ja toimii epäsuorana sekoitusenergian syötön mittana
• Spesifinen energiapanos (kWh/kg), kertynyt koko sekoitusjakson aikana
• Puskurin asento ja paine
• Jäähdytysnesteen tulo- ja ulostulolämpötilat kullekin jäähdytysvyöhykkeelle
• Kaatopaikan oven asento (auki/kiinni lukitus)

Ominaisenergian syöttö on luultavasti luotettavin sekoituksen täydellisyyden indikaattori monien kumiyhdisteiden kohdalla esimerkiksi hiilimustan hajoaminen korreloi tiiviisti kumulatiivisen energiapanoksen kanssa yhdistelmäkiloa kohden, eikä pelkästään ajan kanssa. Nykyaikaiset kumivaivausohjaimet mahdollistavat sekoitusohjelmien määrittämisen energian päätepisteen sijaan ajan päätepisteen mukaan, mikä kompensoi automaattisesti raaka-aineen viskositeetin vaihtelut erien välillä.

Kaikki erätiedot kirjataan tietokantaan laadun jäljitettävyyttä varten. Integrointi Manufacturing Execution Systems (MES) -järjestelmään mahdollistaa jokaisen erätietueen linkittämisen raaka-aineerän numeroihin, operaattorin tunnukseen ja loppupään yhdistetestien tuloksiin, mikä mahdollistaa perussyyanalyysin, kun laatupoikkeamia esiintyy.

Tärkeimmät rakenteelliset erot kumivaivauskonetyyppien välillä

Kaikilla kumisekoittimilla ei ole samanlaisia rakenteellisia kokoonpanoja. Erilaisten tuotantovaatimusten täyttämiseksi on olemassa useita suunnittelumuunnelmia:

Tangentiaaliset vs. sekoittuvat roottorivaivaimet

Tangentiaalisessa roottorivaivauslaitteessa (klassinen Banbury-malli) kaksi roottoria pyörivät erillisillä ympyräreiteillä, jotka ovat toisiaan sivuavia – roottorin siivet eivät lukitu toisiinsa. Tämä luo roottoreiden väliin suuren sekoitusvyöhykkeen, jossa esiintyy voimakasta leikkausta, mikä tekee tangentiaalisista vaivauskoneista erittäin tehokkaita vahvistavien täyteaineiden hajotussekoituksessa. Suurin osa tuotannon sisäisistä sekoittimista maailmanlaajuisesti käyttää tangentiaaliroottoreita.

Kiinnittävässä roottorivaivaimessa (kuten HF Mixingin GK-sarja tai Farrel Pominin F-sarja) roottorit on sijoitettu lähemmäksi toisiaan ja niiden siivet menevät päällekkäin ja menevät toisiinsa pyöriessään – konseptiltaan samanlainen kuin kaksoisruuvipuristin, mutta paljon lyhyemmät ja paksummat välit. Tämä rakenne luo selvästi erilaisen virtauskuvion, mikä tuottaa paremman jakautuvan sekoittumisen ja alhaisemmat seoslämpötilat jonkin verran alhaisemman dispersiivisen sekoitusintensiteetin kustannuksella. Kiinnittävät vaivaimet ovat edullisia lämpöherkkään silikonikumin, fluoroelastomeerien ja yhdisteiden, joissa lämpötilan hallinta on ensiarvoisen tärkeää.

Ylöspäin (käänteiset) purkausvaivaimet

Jotkut kumivaivauskonemallit - erityisesti jatkuvassa tai puolijatkuvassa käsittelylinjoissa käytetyt - eivät tyhjene pohjaluukun kautta, vaan kallistamalla koko sekoituskammiokokoonpanoa siten, että kammion aukko osoittaa alaspäin ja seos putoaa ulos. Tämä ylösalaisin käännetty purkurakenne mahdollistaa nopeamman erän vapauttamisen ja helpomman integroinnin suoraan vaivauskoneen alapuolelle sijoitettuun jatkokäsittelylaitteistoon. Rakenteellisena vaikutuksena on huomattavasti monimutkaisempi konerunko, jossa on kallistusmekanismi ja hydraulinen lukitusjärjestelmä.

Avaimet (Sigma Blade) -vaivaimet vs. suljetut Banbury-tyyppiset vaivaimet

On syytä huomata, että joissakin teollisuuden yhteyksissä termi "kumivaivauskone" viittaa myös Z-terä- tai sigma-terävaivauskoneisiin – avoimiin, kourun muotoisiin koneisiin, joissa on kaksi vastakkain pyörivää sigma- tai Z-muotoista terää. Nämä ovat rakenteellisesti melko erilaisia ​​kuin tässä artikkelissa kuvattu suljettu sisäinen sekoitin. Sigma-terävaivauskoneista puuttuu painin ja tiivistysjärjestelmä, ne toimivat ilmakehän paineessa, ja niitä käytetään yleisemmin silikonikumin yhdistämiseen, termoplastisten elastomeerien ja liiman valmistukseen mieluummin kuin runsaasti täyteaineita sisältäviin kumiyhdisteisiin.

Kuluvat osat ja huoltokriittiset rakenneosat

Kumivaivauskoneen rakenteen ymmärtäminen tarkoittaa myös sitä, että tietää, mitkä komponentit kuluvat ja vaativat säännöllistä vaihtoa. Pääasialliset kulutusosat ovat:

• Roottorivinkkejä: Siipien kärjet kokevat suurimman kosketusjännityksen kammion seinään. Joissakin malleissa roottorin kärjet on rakennettu kovapintaisella hitsillä, joka voidaan kiinnittää uudelleen paikan päällä. Toisissa koko roottori vaihdetaan, kun kärjen kuluminen ylittää toleranssin – tyypillisesti kun kärjen ja seinän välinen välys on kasvanut suunnitellusta arvostaan ​​(2–5 mm) yli 8–10 mm:iin, jolloin sekoitusteho heikkenee mitattavasti.
• Kammion vuoraukset: Seinäverhousosat ovat vaihdettavia, tyypillisesti 30–50 mm paksuja kulutuslevyjä, jotka on pultattu tai kutistesovitettu kammion runkoon. Käyttöikä vaihtelee muutamasta kuukaudesta hiomayhdistesovelluksissa useisiin vuosiin lievässä käytössä.
• Roottorin päiden tiivisteet (tiiviste): Vaihdetaan 300–1000 käyttötunnin välein seostyypistä ja roottorin nopeudesta riippuen. Viivästynyt tiivisteen vaihto johtaa laakerialueen kontaminoitumiseen ja dramaattisesti kiihtyvään laakerien kulumiseen.
• Poistoluukun tiiviste: Poistoluukun elastomeerinen kehätiiviste vaihdetaan aikataulun mukaisten seisokkien yhteydessä, tyypillisesti 3–6 kuukauden välein jatkuvassa tuotannossa.
• Roottorin jäähdytyspiirien pyörivät liitokset: Tarkastetaan ja rakennetaan uudelleen vuosittain useimmissa tiloissa, koska näiden komponenttien tiivisteiden kuluminen voi aiheuttaa jäähdytysnesteen pääsyn laakeripesään.

Renkaiden tuotantotilojen kumisekoittimien suunnitellut huoltovälit rakentuvat tyypillisesti 8 tunnin tuotantovuorojen ympärille, jolloin pienet tarkastukset tehdään joka vuoro, välitarkastukset viikoittain ja suuret huollot vuosittain tai 5 000–8 000 käyttötunnin välein. Hyvin huollettu 270 litran kumivaivauskone voi saavuttaa yli 95 %:n mekaanisen käytettävyyden jatkuvassa kolmivuorokäytössä.
